Kun kokoontaitettavien älypuhelimien maailmanlaajuiset toimitukset kasvavat,Fold-sarjan LCD-näytöton tullut yksi teknisesti vaativimmista segmenteistä kulutuselektroniikan jälkimarkkinoilla. Toisin kuin perinteisten litteiden näyttöjen standardoidut prosessit, joustavat näytöt asettavat ainutlaatuisia haasteita fyysisen rakenteen, sähköisten ominaisuuksien ja vikatilojen suhteen, mikä edellyttää erikoisominaisuuksia testauksessa, luokittelussa ja kunnostuksessa.
IDC:n tietojen mukaan maailmanlaajuiset taitettavat älypuhelintoimitukset ylittivät 22 miljoonaa yksikköä vuonna 2025, ja yhteenlaskettu asennettu määrä ylitti 50 miljoonaa yksikköä. Samsung omistaa noin 65 % näistä markkinoista, mikä tekee sen Fold-sarjasta suurimman Fold-sarjan LCD-näyttöjen jälkimarkkinoiden korjauskysynnän. Alan tutkimukset osoittavat 7–9 prosentin näyttöön liittyvän häiriöprosentin 12 kuukauden sisällä taitettavien laitteiden käytöstä, mikä on huomattavasti korkeampi kuin perinteisten lippulaivapalkkityyppisten puhelimien 3–5 prosentin vika. Sarana-alueen taipuisan kaapelin murtumat, joustava substraatin delaminaatio ja kosketusanturin vika ovat kolme suurinta vikatilaa. Uusien taittuvien näyttökokoonpanojen viralliset vaihtokustannukset vaihtelevat tyypillisesti 200–400, ja odotusajat ovat 5–10 arkipäivää. Tämä todellisuus on nopeuttanut Fold-sarjan LCD-näyttöjen ammattimaisten palautus- ja kunnostuskanavien kypsymistä.
Seuraavassa taulukossa on mallitunnisteet ja tärkeimmät tekniset tiedot Fold-sarjan LCD-näytöille, jotka ovat tällä hetkellä saatavilla jälkimarkkinoilla:
| Tuotteen malli | Yhteensopiva laite | Paneelin tyyppi | Päänäytön koko | Resoluutio | Päivitystaajuus | Kuljettajan IC |
|---|---|---|---|---|---|---|

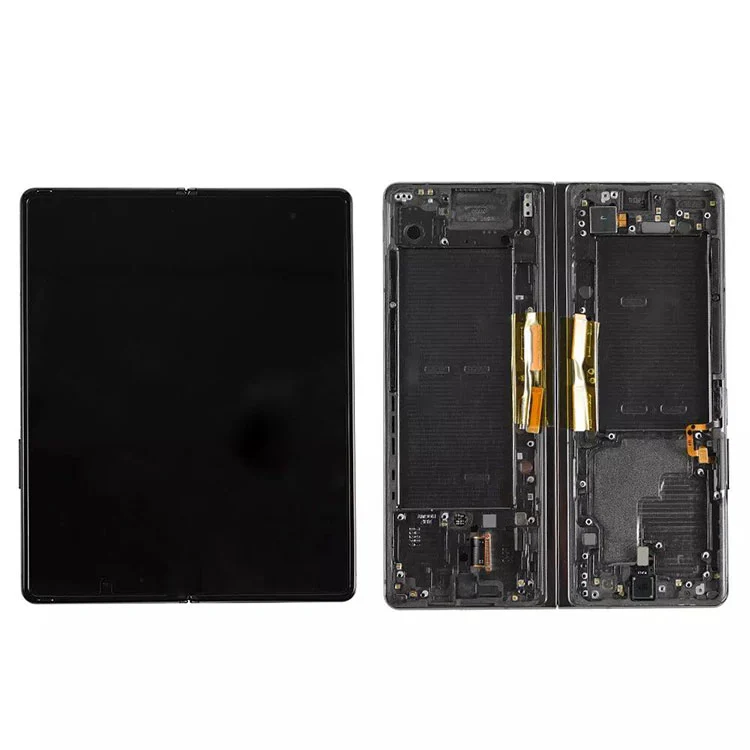

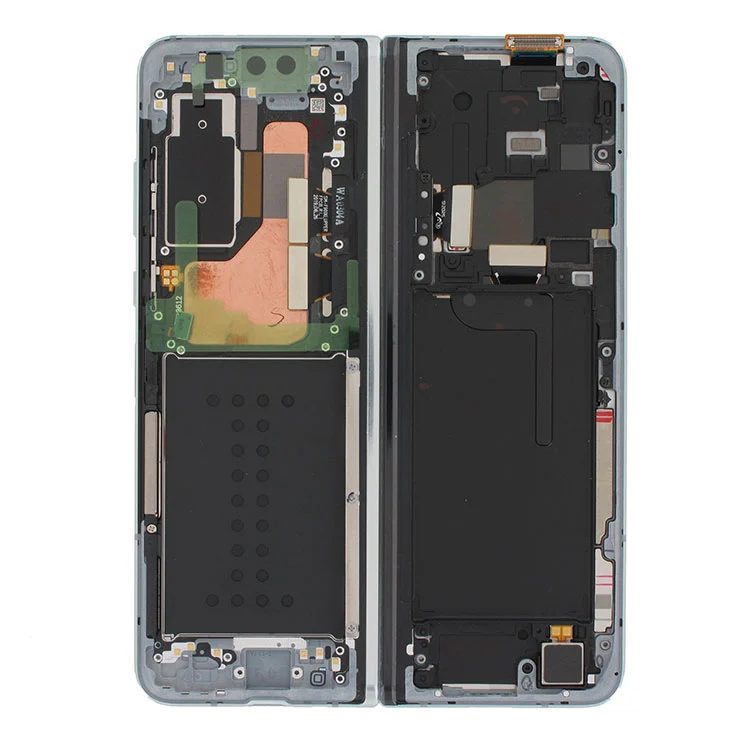

| Taita 6 LCD-näyttöä | Galaxy Z Fold6 | Dynaaminen AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Taita 5 LCD | Galaxy Z Fold5 | Dynaaminen AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Taita 4 LCD-näyttöä | Galaxy Z Fold 4 | Dynaaminen AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Taita 3 LCD-näyttöä | Galaxy Z Fold3 | Dynaaminen AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Taita 2 LCD-näyttöä | Galaxy Z Fold2 | Dynaaminen AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Taita LCD | Galaxy Fold (1. sukupolvi) | Dynaaminen AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Yhteensopivuus Huomautus:Liittimien nastat ja taipuisat kaapelit vaihtelevat sukupolvien välillä. Sukupolvien välistä korvaamista ei tueta.
Tekniseltä kannalta katsottuna epäonnistumisetFold-sarjan LCD-näytötseuraa tunnistettavia fyysisiä malleja satunnaisen jakautumisen sijaan.
Sarana-alueen metallijäljen väsymysmurtuma
Joustavan OLED-paneelin alla olevat monikerroksiset metallijäljet (tietolinjat, skannauslinjat, voimajohdot) kokevat syklistä taivutusjännitystä toistuvan taituksen aikana. Laboratoriotiedot osoittavat, että vaikka Samsung arvioi näille näytöille 200 000 taittoa, todellinen käyttö saranoiden toleranssien ja pölyn sisäänpääsyn kanssa aiheuttaa mikrohalkeamia joissakin näytteissä 80 000–100 000 kierroksen jälkeen. Sähköinen testaus paljastaa yhden tai useamman pystysuoran viivan (kirkkaan tai tumman), jotka osoittavat auki tai oikosulkuja. Tämä vikatyyppi voidaan korjata tarkkuussidontalaitteilla, paikantamalla murtumiskohdat 100-kertaisella suurennuksella ja luomalla uudelleen sähköliitännät käyttämällä anisotrooppista johtavaa kalvoa (ACF) lämpöpuristussidoksella.
Joustava alustan irrotus, joka johtaa kosketuksen menetykseen
Taitettavan näytön kosketusanturikerros käyttää tyypillisesti hopeaa nanolankaa tai metalliverkkomateriaaleja, jotka on päällystetty joustavalle polyimidisubstraatille. Pitkäaikainen taittaminen voi aiheuttaa paikallisen irtoamisen alustan ja peittolasin optisen liimakerroksen välillä, mikä johtaa kosketussignaalin katkeamiseen. Tyypillinen oire on 2-3 cm leveä nauha näytön keskellä ilman kosketusvastetta. Tämä edellyttää puhdastilaympäristön puhdistusta ja uudelleenlaminointia käyttämällä korkean läpäisevyyden omaavaa optista liimaa tyhjiöliimauslaitteistolla. Alle 12–15 % korjauslaitoksista pystyy jatkuvasti ratkaisemaan tämän ongelman.
Ajurin IC- tai Flex-kaapelin täydellinen virhe
Jotkut Fold-sarjan LCD-näytöt näyttävät fyysisesti vahingoittumattomilta, mutta niissä ei ole näyttöä. Vianeristystestaus tyypillisesti tunnistaa joko viallisen ajurin IC:n tai katkenneen pitkän taipuisan kaapelin, joka kulkee sarana-alueen läpi, mikä edustaa signaalitien mekaanista heikkoutta. Kun viallinen segmentti on paikannettu diagnostiikkakortteja käyttämällä, joustava kaapeli voidaan vaihtaa tai ajurin IC uudelleenpallo. Tämän korjaustyypin kustannukset ovat alhaisimmat kolmesta suuresta vikaluokasta, ja onnistumisprosentti on yli 85 %.
Viiden tason arviointistandardi
Ammattimaiset talteenottotoiminnot ovat luoneet hienostuneen luokitusjärjestelmän Fold-sarjan LCD-näyttöjen käsittelyyn:
| Luokka | Määritelmä | Sähkötestistandardi | Sijoituspolku |
|---|---|---|---|
| A | Täysin toimiva hyvä laite | Kosketuspoikkeama <1,5 mm koko alueella, kirkkauden tasaisuus > 85%, ei näyttövirheitä | Suora kierrätys |
| B | Pieni kosmeettinen vika | Täysi toiminnallisuus, pienet polarisaattorinaarmut tai rungon kuluminen sallittu | Puhdistettu, alennettu levikki |
| C | Korjattava toimintahäiriö | Taivutusmurtuma, IC-vika tai ohjainkortin poikkeama, mutta paneeli ja kosketuskerros ehjät | Aloita liimaus/relaminointiprosessi |
| D | Ei-korjattava toimintahäiriö | Paneelin nestevuoto, OLED-sisäänpalaminen tai alustan fyysinen murtuminen | Pura komponenttitason osia varten |
| E | Täydellinen 报废 | Useiden kerrosten rakennevaurio | Materiaalin talteenotto |

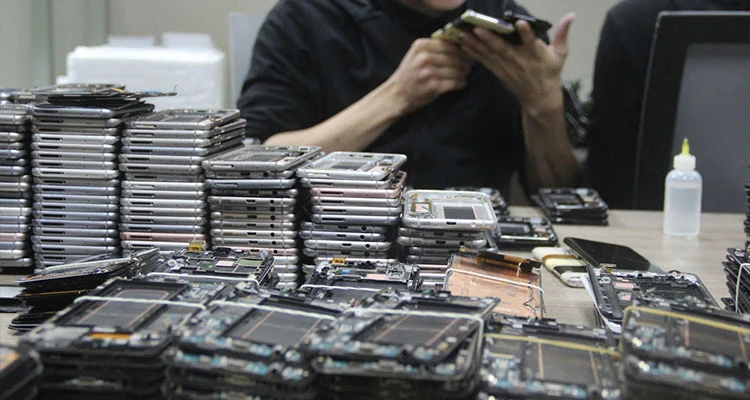

Todellisista palautusajoista saadut alan tiedot osoittavat, että kerätyistä Fold Series -LCD-näytöistä A- ja B-luokan osuus on yhteensä 18-22 %, C-luokan osuus 35-40 % ja D- ja E-luokat muodostavat loput. Yli puolessa vikaantuneista näytöistä on uudelleenkäyttö- tai komponenttien palautusarvo, joka on huomattavasti korkeampi kuin perinteisten litteiden LCD-näyttöjen noin 30 %:n uudelleenkäyttöaste.
Fold-sarjan LCD-näyttöjen tarkka luokittelu vaatii erillisen testauslaitteiston matriisin:
| Testiluokka | Laitteet | Tärkeimmät tiedot | Testikohteet |
|---|---|---|---|
| Sähköinen | Näytön testaaja | MIPI-protokollan tuki, 3.3V-5.5V säädettävissä | Harmaasävy, yksivärinen, gradienttikuvioita |
| Sähköinen | Kosketa Test Board | 126 pisteen matriisiskannaus, tarkkuus ±0,5 mm | Kuolleiden alueiden tunnistus, ryömintämittaus |
| Sähköinen | Ikääntyvä teline | 72 tuntia, 25 °C - 45 °C sykli | Piilevä vikaseulonta |
| Optinen | Valonsiirtotaulukko | 5000-8000 luksia säädettävissä | Nestevuoto, murskausvauriot, polarisaattorikuplat |
| Optinen | Rypytyksen syvyysmittari | Laserpoikkeamaanturi, ±0,01 mm tarkkuus | Fyysinen rypytyksen syvyyden mittaus |
| Visuaalinen | Mikroskooppi | 100-200x suurennus | Kultasormen hapettumista, mikrohalkeamia |
| Luotettavuus | Lämpötila/kosteuskammio | 60 °C / 90 % RH | Korjauksen jälkeinen vakavuuden tarkistus |
| Luotettavuus | Taita Testeri | 15-20 sykliä/minuutti, ohjelmoitava kulma | Bend life -näytteenotto |
Palautuneiden Samsung Fold -sarjan näyttöjen analyysi paljastaa erilaisen vikatilan jakautumisen sukupolvien välillä:
| Näytön malli | Flex-murtuma | Kosketa Delaminointi | IC/Flex-kaapeli | muu | Kokonaiskorjausaste |
|---|---|---|---|---|---|
| Taita 6 LCD-näyttöä | 41 % | 18 % | 24 % | 17 % | 67 % |
| Taita 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Taita 4 LCD-näyttöä | 46 % | 15 % | 21 % | 18 % | 68 % |
| Taita 3 LCD-näyttöä | 52 % | 12 % | 19 % | 17 % | 71 % |
| Taita 2 LCD-näyttöä | 48 % | 14 % | 20 % | 18 % | 69 % |
| Taita LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Uudempien sukupolvien Fold 6 ja Fold 5 näyttävät hieman paranneltua taipuisaa kaapelia ja pienemmät murtumisasteet kuin Fold 3:ssa. Ensimmäisen sukupolven taittonäytöissä on korkeampi ohjainpiirin vikaantuvuus, mutta ne ovat yleensä helpompia korjata, mikä johtaa kaikkien sukupolvien parhaaseen korjauskelpoisuuteen.
Seuraavat ovat Fold-sarjan LCD-näyttöjen viitehintaluokat B2B-jakelun luokkien mukaan (USD per yksikkö, Q1 2026 markkinatiedot):
| Näytön malli | Luokka A | Luokka B | Luokka C (korjattu) | D-luokka (osat) |
|---|---|---|---|---|
| Taita 6 LCD-näyttöä | 165-190 dollaria | 140-160 dollaria | 85-105 dollaria | 35-45 dollaria |
| Taita 5 LCD | 110-130 dollaria | 90-110 dollaria | 55-70 dollaria | 25-35 dollaria |
| Taita 4 LCD-näyttöä | 80-95 dollaria | 65-80 dollaria | 40-50 dollaria | 18-25 dollaria |
| Taita 3 LCD-näyttöä | 55-65 dollaria | 45-55 dollaria | 30-38 dollaria | 12-18 dollaria |
| Taita 2 LCD-näyttöä | 35-45 dollaria | 28-35 dollaria | 18-25 dollaria | 8-12 dollaria |
| Taita LCD | 25-32 dollaria | 18-25 dollaria | 12-18 dollaria | 5-8 dollaria |
Huomautuksia hinnoittelusta:A-luokan yksiköt sopivat huippulaatua vaativiin korjauskanaviin. C-luokan korjatut yksiköt (jälkiliitos tai polarisaattorin vaihto) tarjoavat täyden toiminnon hintaherkille ostajille. D-luokan osat tarjoavat joustavia kaapeleita, ohjainpiirit ja polarisaattorit komponenttitason korjauksiin.
Kaikille kuudelleFold-sarjan LCD-näytöt(Taita 6 / Taita 5 / Taita 4 / Taita 3 / Taita 2 / Taita LCD), saatavilla on täyden luokan vakaa tarjonta, mukaan lukien:
Kaikille lähetyksille suoritetaan näyttötestaus, koko alueen kosketusskannaus ja visuaalinen luokittelu testiraporttien kera.
